Maquette de l'Univers local
Déroulement détaillé
- Les galaxies spirales seront représentées avec
des spirales découpées dans du carton. On s'aidera
du compas pour le contour du disque. Il faut une spirale de 5cm
de diamètre pour Andromède, une de 4cm pour la Voie
Lactée et une de 3cm pour M33. Deux petites boules de coton
disposées au centre des disques sur chaque face constitueront
les bulbes. On peut aussi confectionner les bras spiraux avec
du coton (plus délicat).
- Coupez 25 baguettes aux longueurs indiquées dans le tableau
ci-dessous et peignez-les en noir. Elles supporteront les différents
éléments de notre maquette. Collez à l'une
de leurs extrémités les 3 spirales ainsi que des
boules de coton qui figureront les autres galaxies. Pour la Voie
Lactée, le plan du disque galactique est à peu près
vertical dans notre maquette, l'axe de symétrie du disque
passant dans le groupe d'Andromède. Pour le positionnement
des deux autres galaxies spirales, on pourra s'inspirer des illustrations
des pages qui leur sont dédiées dans la base de
données des objets de Messier (M31,
M33) . Déposez
par petites touches de la peinture bien diluée sur les
différentes galaxies, dans des tons rouge-orangés
pour les naines et les bulbes des galaxies spirales, bleus pour
les bras spiraux.
Longueur des baguettes (en mm)
1. Lion I = 110 |
2. Lion II = 105 |
3. Sextant = 95 |
4. Petite Ourse = 120 |
5. Carène = 80 |
6. Dragon = 125 |
7. Voie Lactée = 95 |
8. S.M.C. = 80 |
9. L.M.C. = 90 |
10. Atelier du Sculpteur = 90 |
11. Fourneau = 80 |
12. NGC 6822 = 80 |
13. NGC 147 = 200 |
14. M32 = 190 |
15. NGC 185 = 200 |
16. NGC 205 = 170 |
17. Andromède = 180 |
18. A-II = 165 |
19. A-I = 175 |
20. A-III = 170 |
21. M33 = 175 |
22. WLM = 70 |
23. IC 1613 = 95 |
24. Poissons = 155 |
25. DDO 210 = 70 |
|
|
- Découpez ensuite dans une plaque de polystyrène
un carré d'environ 28cm de côté qui nous servira
de support de base pour enficher les baguettes. Collez sur cette

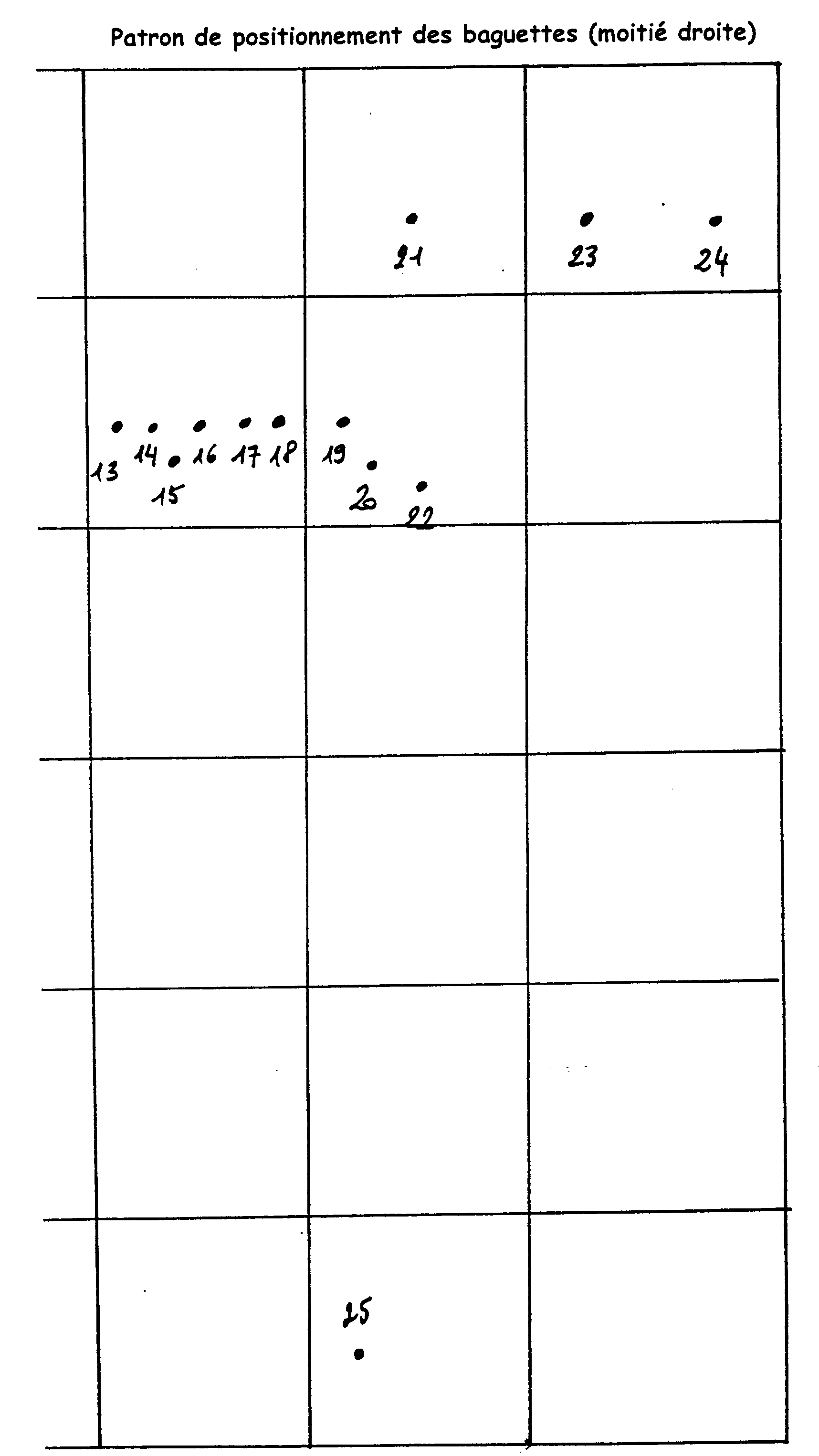

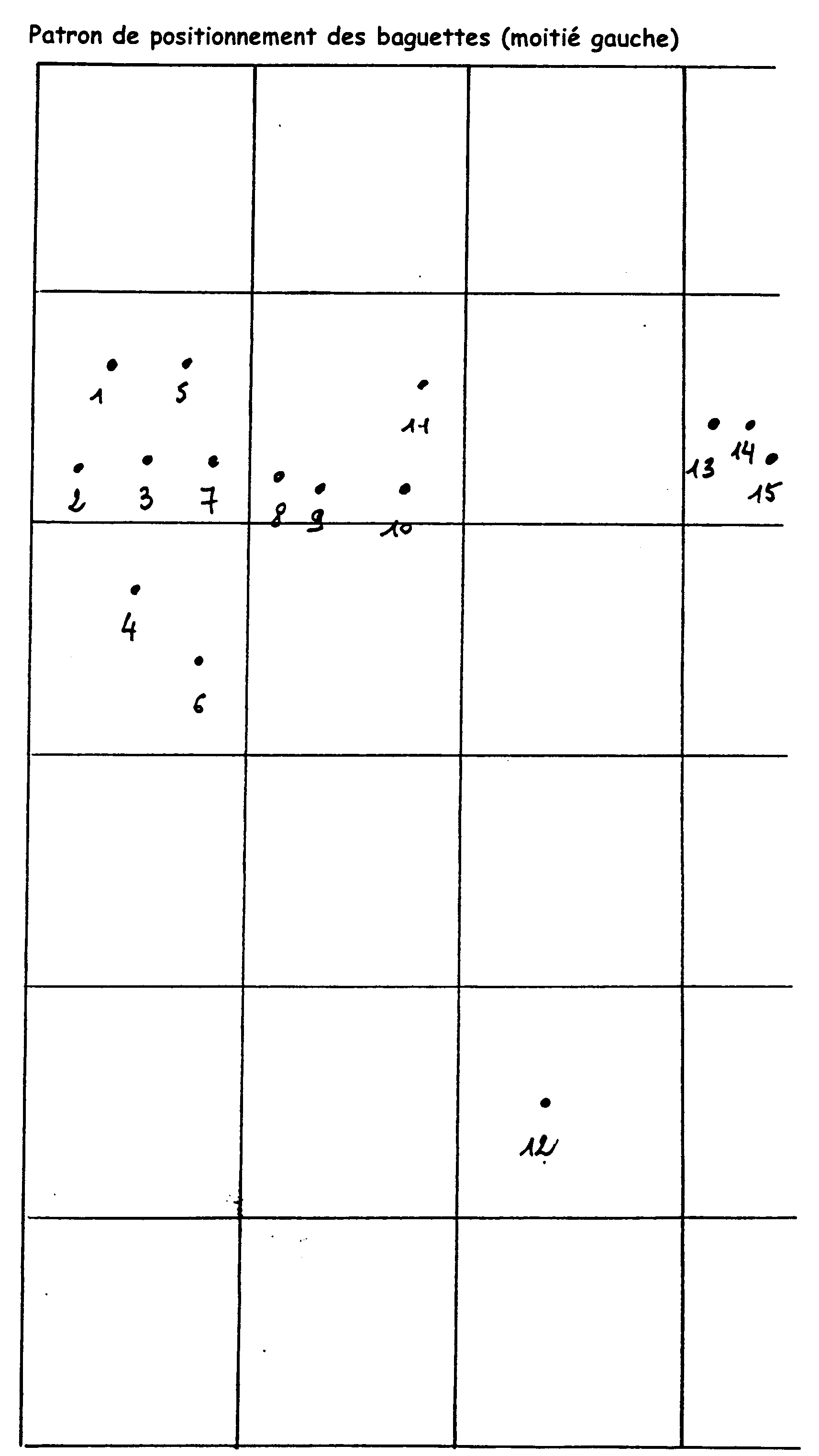

plaque le patron fourni ci-dessous qui indique les positions des
différentes galaxies (patron
gauche, patron droit à
mettre à l'échelle souhaitée avant impression).
On peut également reproduire directement au feutre sur
la plaque les points de fixation en s'aidant du quadrillage. Les
dimensions de la plaque sont plus importantes que celles du patron
afin de laisser une marge d'environ 2cm sur le pourtour.
- Placez les différentes galaxies (leur référence
est indiquée dans le tableau ci-dessus) à leur emplacement
respectif et vous obtiendrez une vue d'ensemble du Groupe Local.
Conclusion
On remarque que les différentes galaxies ne sont pas réparties
uniformément mais se regroupent autour des deux plus massives
que sont la Voie Lactée et Andromède.
