Mesure du rayon de la Lune et de la distance Terre-Lune
Objectifs
Le but de ce TP est de comparer la taille du disque lunaire avec la taille
de l'ombre de la Terre et d'en déduire le rayon lunaire et la distance
Terre-Lune.
Matériel nécessaire:
- Une photo de la Lune partiellement masquée par la Terre.
- Un relevé d'observations des temps caractéristiques d'une
éclipse de Lune.
- une règle et un compas.
- Machine à calculer.
1 Introduction
Les calculs développés dans ce TP supposent
que la Lune est à une distance fixe de la Terre, et la Terre à
une distance fixe du Soleil. La figure 1 montre le schéma d'une
éclipse de Soleil et d'une éclipse de Lune. Par le plus
pur hasard, les diamètres apparents de la Lune et du Soleil vus
depuis la surface de la Terre sont presque égaux (nous les supposerons
strictement les mêmes dans la suite). En supposant que le rayon de la
Terre est très petit devant celui du Soleil, on voit sur la figure
2 que l'angle du cône d'ombre de la Lune est approximativement égal
à l'angle du cône d'ombre de la Terre. On voit alors sur la figure
3, en reportant le cône d'ombre de la Lune à côté de celui
de la Terre, que le diamètre de la Terre est égal à
la somme du diamètre de l'ombre de la Terre (à la distance
de la Lune) et du diamètre de la Lune.
Si DO est le diamètre de l'ombre de
la Terre à la distance de la Lune, DL le diamètre
de la Lune et DT le diamètre de la Terre, on a, en posant
k = [(DO)/( DL)] DL = [(DT)/(
(1+k))].
Or k est également égal au rapport du diamètre angulaire
de l'ombre de la Terre (à la distance de la Lune) par le diamètre
angulaire de la Lune, et peut être estimé observationnellement.
Connaissant alors le diamètre absolu de la Lune et son diamètre
apparent, il est aisé de calculer sa distance.

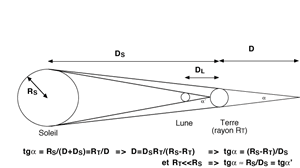

Figure
1
|

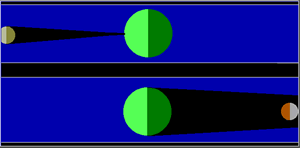

Figure 2
|

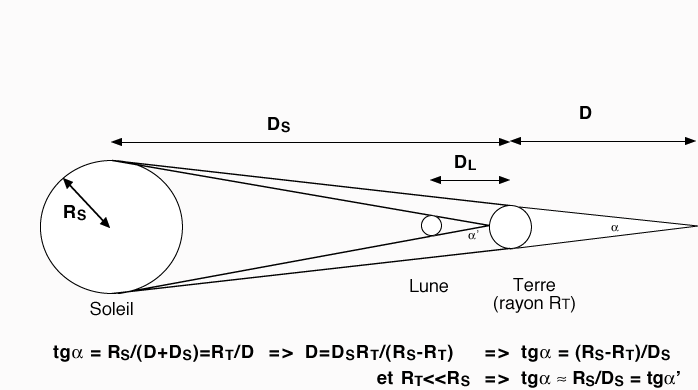

Figure 3
2 Mesures lors d'une éclipse
de Lune
2.1 Rayon de la Lune - Première
méthode
Cette méthode utilise une photo d'une éclipse
de Lune pour estimer le rapport k précédemment défini.
Trois photocopies de photos de l'éclipse du 21 janvier 2000 sont
fournies en annexe. Sur chaque photocopie, nous allons mesurer le rayon
de l'ombre et celui de la Lune.
Commencer par tracer des points sur le bord de la Lune
et sur le bord de l'ombre. Choisir ensuite des couples de points sur l'un
ou l'autre des bords et tracer la médiatrice à la règle
et au compas. Ceci donnera une zone possible pour le centre de la Lune
et pour le centre de l'ombre, le centre d'un cercle devant être sur la
médiatrice de n'importe quel segment composé de deux point
du cercle. Choisir un centre pour la Lune et un pour l'ombre et mesurer
le rayon de la Lune et celui de l'ombre. Estimer l'erreur sur chacune
de ces mesures. Donner une estimation de k puis du rapport entre le rayon
de la Lune et celui de la Terre.
Le rapport k peut être déduit des éphémérides
fournies en annexes en calculant le rapport du rayon de l'Ombre (U. Radius)
par le demi diamètre de la Lune (S.D.). Comparer avec les résultats
observationnels et commenter.
2.2 Rayon de la Lune - Deuxième
méthode
Lors d'une éclipse de Lune, on peut définir
différents moments correspondant aux contacts du bord lunaire avec
l'ombre de la Terre comme le montre la figure ci-dessous.
Figure
Figure 4: P1 : premier contact extérieur avec la pénombre
O1 : premier contact extérieur avec l'ombre O2 : premier contact
intérieur avec l'ombre O3 : dernier contact intérieur
avec l'ombre O4 : dernier contact extérieur avec l'ombre P4
: dernier contact extérieur avec la pénombre
Si l'on arrive à mesurer les instants de ces contacts,
il est alors possible de calculer k. En effet, le temps mis par la Lune
pour parcourir son diamètre angulaire est égal à
O2-O1 ou O4-O3. De même, le temps mis par la Lune pour parcourir l'ombre
de la Terre est O3-O1 ou O4-O2. Le rapport k est donc égal, par
exemple, à [(O4-O2)/( O2-O1)].
Ces calculs ne sont exacts que si le centre de la Lune
passe par le centre de l'ombre de la Terre. C'est rarement le cas comme
le montre les éphémérides des éclipses des
21 janvier 2000 et 9 janvier 2001. On voit sur les graphiques de ces éclipses
que O2-O1 ou O4-O3 est plus grand que le temps mis par la Lune pour parcourir
son diamètre et que O3-O1 ou O4-O2 est au contraire plus petit
que le temps mis pour parcourir l'ombre de la Terre sur un de ses diamètre.
Le calcul précédent donne donc une valeur majorante de la
taille de la Lune.
Quelles valeurs trouve-t-on pour ces deux éclipses?
2.3 Distance Terre-Lune - Première
méthode
Une fois la taille absolue de la Lune connue, sa distance
peut être calculée aisément pour peu que l'on connaisse
son diamètre angulaire.
Une méthode assez simple à mettre en ¦uvre
consiste à masquer la Lune avec une bille de diamètre connu
et à l'éloigner jusqu'à ce qu'elle coïncide avec
la Lune. Le rapport entre le diamètre de la bille et sa distance
par rapport à l'¦il de l'observateur est égal à celui
du diamètre de la Lune et de la distance Terre-Lune (d'après
le théorème de Thalès).
Un montage simple peut être imaginé pour réaliser
cette expérience qui peut être faite sur la pleine Lune avant ou
après l'éclipse.
2.4 Distance Terre-Lune - Deuxième
méthode
Le diamètre angulaire de la Lune peut également
être calculé par chronométrage. Sachant que la Lune met
29,5305882 jours pour se retrouver à la même phase (mois synodique
ou lunaison), c'est-à-dire pour faire 360 degrés par rapport
au Soleil, le diamètre angulaire de la Lune (en degrés)
est égal à : [(360 (O2-O1))/ 24 ×60 ×29,5305882]
avec O2-O1 mesuré en minutes.
La distance Terre-Lune est alors égale au diamètre
absolu de la Lune divisé par la tangente de son diamètre
angulaire. Faire le calcul avec les données fournies par les éphémérides.
Comparer avec les distances réelles données par la parallaxe
de la Lune (valeur H.P. dans les tables) dans les éphémérides.
Conclusion?
3 Mesure de la distance Terre-Lune
avec la troisième loi de Kepler
La distance moyenne Terre-Lune peut également
être déduite par la gravitation. Connaissant le rayon de la Terre
par la méthode d'Érathostène (RT ª 6400km) et la valeur de l'accélération de la pesanteur à
la surface de la Terre (g = 9,78 m.s-2 à l'équateur),
on peut en déduire la valeur de la constante GM par la formule
g = [GM/( RT2)]. En supposant que la masse de la
Lune est négligeable devant celle de la Terre (elle est de 1/81
masse terrestre), la troisième loi de Kepler nous donne : [(a3)/(
P2)] = [GM/( 4p2)] où a est la distance Terre-Lune et P est la période
de rotation anomalistique de la Lune autour de la Terre (P=27.55 jours
correspondant au temps écoulé entre deux passages au périgée).
Calculer la masse de la Terre et la distance Terre-Lune
par cette méthode.
4 Discussion
C'est Aristarque de Samos (310-230 avant J.C.) qui utilisa
le premier les éclipses de Lune pour calculer la distance de la
Lune et sa taille, relatives à la taille de la Terre. Hipparque
(190-120 avant J.C.) puis Ptolémée (120-180 après
J.C.) améliorèrent cette méthode de sorte que les
astronomes anciens avait une bonne idée de ces grandeurs. Aristarque
et de nombreux astronomes jusqu'au 17 ème siècle,
mesurèrent également la distance du Soleil en mesurant l'angle
que faisait la Lune avec le Soleil lors du premier ou du dernier quartier.
Mais cette méthode, bien que rigoureusement exacte du point de
vue géométrique, était en réalité inapplicable
et donnait une distance 20 fois trop petite de sorte que, jusqu'au 17ème
siècle, la distance de la Lune fut la seule distance astronomique
connue avec une certaine précision. L'avènement des lunettes
et télescopes permis ensuite de mesurer précisément
des angles plus petits et de déterminer la parallaxe diurne des
planètes proches et d'en déduire la distance du Soleil.
De nos jours, la distance de la Lune est mesurée avec des radars
ou des lasers dont la lumière est réfléchie par des
petits miroirs posés sur le sol lunaire par les missions Apollo.
Les méthodes présentées ici permettent
de déterminer la distance de la Lune à quelques dizaines
de pourcents près, en supposant que la Lune et la Terre ont des
orbites circulaires. En réalité, les excentricité
de l'orbite de la Terre (e=0.017) et de celle de la Lune (e=0.05) font
varier la taille de l'ombre de la Terre et le diamètre apparent
de la Lune respectivement. De plus, l'excentricité de l'orbite
de la Lune est telle que la distance Terre-Lune varie de 7 pourcents (de
356400 à 406700 km) autour de sa valeur moyenne (384401 +/- 1 km).
Noël Robichon
Astronomie et Astrophysique-Travaux Pratiques
|
