Lunettes et télescopes sont des instruments
d'optique permettant d'obtenir une image d'un objet situé
à l'infini, donc d'une fraction du ciel, c'est-à-dire
d'une fraction de la sphère céleste.
L'objectif d'une lunette est constitué de lentilles, alors
que celui d'un télescope est constitué de miroirs.
En anglais, le mot "telescope" désigne les deux
types d'instruments pour lesquels on doit alors préciser
s'ils sont réfracteurs (refracting telescope) constitués
de lentilles réfractrices, cas des lunettes, ou reflecteurs
(reflecting telescope) constitués de miroirs réflecteurs,
cas des télescopes.
Exemples de schémas optiques de lunettes
et de télescopes :
|
|
|

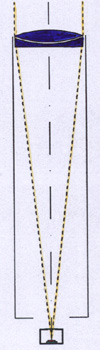

lunette astronomique (réfracteur):
l'objectif réfracte les rayons lumineux et forme
l'image au foyer de l'instrument |
télescope Cassegrain (réflecteur):
le miroir focalise les rayons lumineux au foyer de l'instrument
situé derrière le miroir percé d'un
trou |
télescope Newton (réflecteur):
le miroir focalise les rayons lumineux au foyer de l'instrument
situé en dehors du tube du télescope sur le
cté. |
On appellera "champ" d'un télescope donné,
la taille angulaire du morceau de ciel dont on obtient l'image sur
le récepteur. Cette taille dépendra donc de la distance
focale du télescope ainsi que de la taille réelle
du récepteur. Il s'agit du même principe que celui
de l'appareil de photo.
|
|

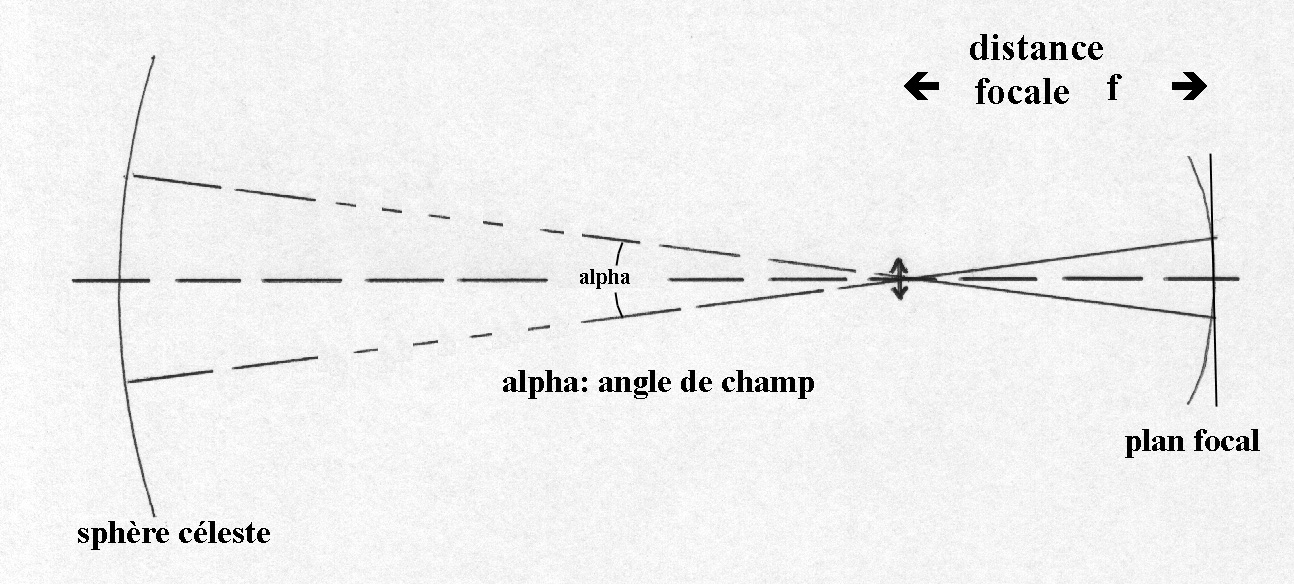

l'angle de champ alpha sur le ciel se transforme en un champ
de diamètre (alpha radian x f millimètres)
|
Connaissant la distance focale du télescope,
le calcul de l'échelle est simple: la distance focale correspond
au rayon de la sphère céleste, donc à un radian.
Un angle d'un radian sera représenté par une distance
identique à la focale au foyer du télescope. Dans
le cas de l'image ci-dessus, la focale étant de 7 mètres,
un radian sera représenté par une image de 7 mètres
de large! L'image reçue par le récepteur ayant une
dimension de 20 millimètres, il correspondra à 25
mm x 1 radian x 57 degrés x 60 minutes/7000 mm, soit 12 minutes
de degré. La connaissance de la focale de l'instrument n'est,
en général, pas suffisamment précise et l'étalonnage
du champ est indispensable. |
